双联分析铁谱仪全面升级,
稳定性更好,环境适应能力更强!
全新全新YTF-7双联分析式铁谱仪,在原有YTF-6基础上,从稳定性、适应性、安全性、便携性和保障性五个方面进行改进。
![]() | 1、稳定性 ☆ 采用STM32高性能、低功耗内核替代原有的单片机微型控制器,抗电磁干扰能力更强; |
![]() |

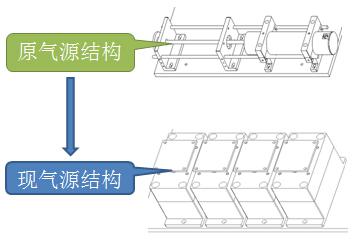

2、环境适应性 ☆全新的气源系统采用两组气源模块控制气体输出,通过总控制调节每组气源模块的出气速度实现油液或者试剂液的独立输送。 |
![]() | 3、克服仪器久置、极寒极热时的漏气或堵塞问题。 保障性 ☆气源采用通用组件,并进行标准化模块化设计,在增强设备的稳定性的同时,大大减轻了维修方面的难度和成本。 |
![]() | 4、安全性 ☆采用外置EMI电源适配器替代之前的内置开关电源,机体内部增加EMC元件,过滤电磁干扰。 |
5、便携性
☆吸塑加钣金结构,整机重量减轻30%
新品介绍

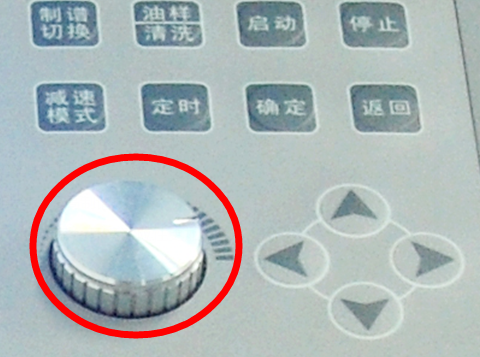

YTF-7双联分析式铁谱仪,采用四组微量泵作为独立供气系统,保证两组制谱之间的气路传输互不干扰。1~99级旋钮调速搭配按键调速,制谱速度调节掌控更加方便自如。产品自带的减速模式可有效地提高制谱的成功率,并可实时调节该减速模式的速度值。(制谱前要设定该速度,按了减速模式后仍然可调大小)。
新品优点 ★通过制谱,可快速判断设备的运行和磨损状态、油品变化趋势 ★铁谱分析软件包含多个图谱库,可准确判断磨损故障部位及原因 | ![]() |
![]() | ★可同时制作两个铁谱谱片,提高制谱速度 ★每个微量泵采用标准化调理模块,各路气源系统稳定、波动小、反应快 |
★1~99级旋钮调速+按键调速,制谱实时调速轻松自如 ★自带一键减速模式,合理的减缓速度有效提高制谱成功率 ★240*128分辨率的宽耐温工业级LCD显示屏—环境适应性更加强劲 ★18.5kg的重量,便携性更好 | ![]() |
产品应用
铁谱仪可广泛用于各行业的内燃机、燃气轮机、齿轮箱、轴承、液压系统等大型机器和零部件进行有效的磨损检测;此外,还可作为高校、科研院所在摩擦学、磨损分析方面的研究工具。
统计表明,应用铁谱技术所带来的保证重大设备安全运行,减少故障发生,降低维修费用以及在摩擦学和润滑油品质评定研究领域中,其投入产出比为1:7以上。
铁路系统——内燃机车检测![]() |
钢铁行业——风机检测 ![]() |
电力行业——发电机组检测![]() |
海军国防——传动齿轮箱检测 ![]() |
产品参数
参数 | YTF-7双联分析式铁谱仪 |
1、尺寸参数 | |
产品尺寸 | 400 mm×390 mm×363 mm |
产品重量 | 18.5 kg |
2、使用参数 | |
油样用量 | 2-3ml |
溶剂用量 | 1-20ml |
使用溶剂 | 四氯乙烯(分析纯) |
速度控制 | 1~99级调速 |
调节方式 | 旋钮调节/按钮调节 |
制谱时间 | ≤20min |
谱片倾角 | 2°~4° |
磁场强度 | 1.5T |
磁场梯度 | 5.0T/cm |
3、硬件参数 | |
显示屏参数 | 240*128工业级LCD液晶屏 |
电源适配器 | DC 5V/5A |
4、附件参数 | |
谱片规格 | 60mm*24mm*0.17mm |
试管规格 | Ø16 mm *100mm |
试剂瓶容量 | 250ml |
输油管规格 | Ø2.4 mm * Ø1.5 mm *320 mm |
烧杯规格 | 25ml |
5、操作环境 | |
环境温度 | -20°~ 50° |
环境湿度 | 30% ~ 85% |
