JFGV100-500V电隔离式电压传感器是一种利用电隔离原理将被测电压转换成与原边电压成比例跟随输出的电流或电压信号的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。
★ 交流、直流、混合电压均可测量 ★ 响应速度快
★ 高线性度 ★ 优秀的抗干扰能力★原副边高度绝缘
广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
技术参数:
额定测量:
50 125 150 250 500 750 1000 1500Vrms
额定输出:O9:0±50mArms
供电电源:P2: ±15-±24Vdc

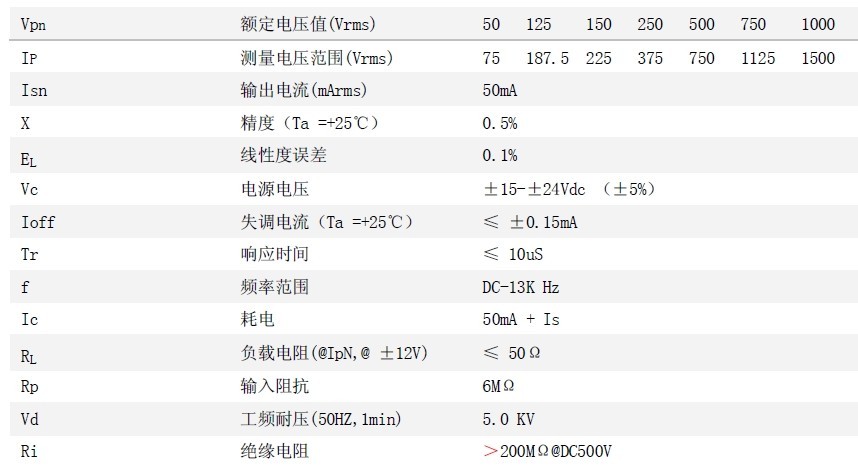

电参数:
Vpn 额定电压值(Vrms)50 125 150 250 500 750 1000 1500V
IP 测量电压范围(Vrms)75 187.5 225 375 750 1125 1500 2250V
Isn 输出电流(mArms)50mA
X 精度(Ta =+25℃) 0.5%
EL 线性度误差 0.1%
Vc 电源电压±15-±24Vdc (±5%)
Ioff 失调电流(Ta=+25℃) ≤ ±0.15mA
Tr 响应时间 ≤ 10uS
f 频率范围 DC-13K Hz
Ic 耗电 50mA + Is
RL 负载电阻(@IpN,@±12V) ≤ 50Ω
Rp 输入阻抗 6MΩ
Vd 工频耐压(50HZ,1min)5.0 KV
Ri 绝缘电阻 >200MΩ@DC500V
额定输入:
50V 125V 150V 250V 500V 750V 1000V 1500V
