红外热像仪在黑体炉检测中的应用

黑体炉是铁路系统红外测温仪器的校准工具，用于对红测温仪器的精度进行评估，可以有效防止温度发生漂移的红外测温仪器的错误使用，但黑体炉的靶面均匀性和温控系统容易发生偏差，红外热像仪可对黑体炉靶面温度的均匀性进行检测，及时发现温度偏差的黑体炉，使红外测温仪器的检测工作正常进行。

什么是黑体炉？

黑体炉是一种温度校准仪器，主要用于红外测温仪器的的温度校验，黑体炉一般由两部分构成：

1 加热部分及靶面

2 温度控制部分

红外测温仪器对靶面进行测温，由温度控制器提供准确的温度数据，这样就可以对红外测温仪器的精度进行验证，发现温度显示出现漂移的红外测温仪器。

为什么需要对黑体炉进行温度检测？

铁路系统有数量众多的红外点温仪用于系统设备的预测性维护，如车辆段使用红外点温仪进行轴温巡检；检修车间使用红外点温仪进行电气系统的检测。要保持红外点温仪的测温的准确，就必须进行黑体炉校验，黑体炉靶面是由铝合金材料喷涂高发射率材料制成的，在进行多次加热后容易造成靶面材料脱落或缺失，造成靶面温度不均匀，影响红外点温仪的校验，故需要定期对黑体炉靶面的均匀性进行检测，对不符合标准的黑体炉及时进行修理。

红外热像仪检测黑体炉的优势

1 红外热像仪可以形成一幅二维热分布图象，对黑体炉靶面的温度均匀性状态进行快速、准确的判断。

如何能做好黑体炉靶面的检测？

    黑体炉靶面具有高发射率涂层，在检测时我们建议：

1 尽量选择有发射率修正或软件有发射率修正模式的红外热像仪。

2 拍摄时尽量将黑体炉靶面充满红外热像仪视场。

3 若黑体炉较新，红外热像仪发射率设置为0.97较为合适；若黑体炉使用过半年以上，则红外热像仪发射率需要下调进行修正，一般在一年半内发射率为0.96，一年半以上发射率为0.95甚至更低。

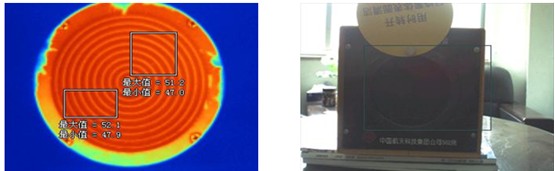

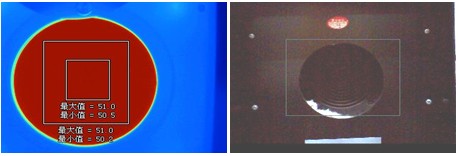

4 建议对黑体炉进行检测后将黑体炉靶面50mm×50mm的部分进行温差标注（使用配套软件），或对多个区域的温度分布情况进行标注，这样有利于对这台黑体炉的靶面温度变化情况进行准确判断。

5 若黑体炉的靶面中心（50mm×50mm的范围）温差超过±1%或±1℃，取大值（即普通红外点温仪的测温精度），则建议对该黑体炉的靶面进行维修。
