红外热像仪在电缆桥架中的应用

电缆桥架是供电线路，又是供电系统的重要组成部分，利用热像仪可以对电缆桥架进行速检测维护,及时报警,及时巡检,消除隐患,以防造成事故。

 v

电缆桥架温度异常的现象

1、桥架线缆整体温度过高，可能会导致火灾或接触易燃易爆有毒的气体和液体，发生物料泄漏，设备损坏，甚至人员伤亡的严重后果。

2、桥架部分温度过高，可能出导致供电事故，消防火灾发生。

电缆桥架温度缺陷描述

电缆桥架承担着电能的输送,线多量大,这就要求其容量大、运行安全、巡检维护方便特点，电缆沟易聚集危险气体，造成隐患，并且化工地表水大多含有化工物料，时间长了，必然会对电缆沟造成污染。电缆沟一般深一米左右，上有盖板，人员巡检多有不便。

1、线缆桥架温度整体温度，导致的原因是线路较多，线路负载较大，散热不均匀等现象。（见下图）

2、桥架部分温度过高，原因是部分的接头出现接触故障，线缆外皮脱离，或甚至短路，同时也有可能是此处温度没有有效散出，造成的热量聚集。（见下图）

线缆桥架热缺陷的红外热像检测依据

由于线缆桥架是有金属、甚至还在桥架的内部或外部包裹上隔热棉，或防火材料，所以在检测时，一般不打开桥架盖板的条件下，需要通过桥架的表面寻找与内部故障，即使有桥架表面超过正常表面的温差5℃，也可能预示着非常严重的内部故障。

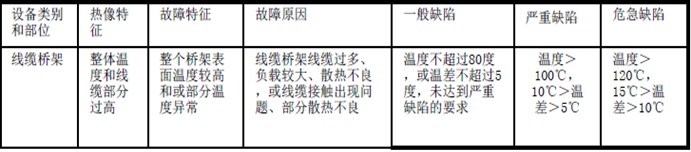

按照线缆桥架设计维护的要求，对的热缺陷判断的依据是：

建议：

1、当有5℃左右温差，建议持续关注，如有继续温升，建议不影响生产的时候拆开检修；

2、当超过10℃左右温差，建议短时间内进行停电检修。

线缆桥架使用红外热像仪检测的优势

由于桥架安装位置高，温度变化小，所以平时维护时很容易被忽视，很多时候观察一下表面颜色变化或使用点温仪检测，和这些维护手段相比较，使用热像仪就会有很大的优势：

1、无论是使用点温仪还是观察颜色，使用热像仪检测效率都会大大提高；

2、由于点温仪在远距离时，检测的是以激光指示点为圆心的一个较大区域的温度，所以即使表面有5－10℃温差，也是很难发现，便容易造成漏检；观察颜色，当温度变化很小时非常不容易发生颜色变化，所以也极易容易造成漏检。

如何才能拍摄清晰准确的热像图？

使用红外热像进行桥架检测时，希望得到一幅清晰准确的红外热图，我们建议：

1、注意检查接口和插头，寻找内部故障，关注温度高出 3-5ºC；

2、拍摄时，可能需要使用长焦镜头检查高处的母线或线缆（接头），避免反射现象发生；

3、远距离进行检测，在较近距离时注意红外-可见光

行业应用

线缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种线缆的架设方式，所以此类企业中的对于线缆桥架维护是非常主要的。
